CAD là gì? Ứng dụng phần mềm CAD trong thiết kế và gia công CNC

Hiện nay, CAD đã trở thành công cụ không thể thiếu trong thiết kế và sản xuất hiện đại. Từ những ngành công nghiệp lớn như ô tô, hàng không cho đến cơ khí, điện tử hay nội thất, CAD đều góp phần nâng cao chất lượng và rút ngắn thời gian gia công. Tuy nhiên vẫn nhiều người vẫn chưa biết CAD là gì, cùng với Viettablet – Chiến thần định giá tìm hiểu hơn qua bài viết sau nhé!

CAD là gì?

CAD (Computer-Aided Design) là thuật ngữ viết tắt của "thiết kế có sự hỗ trợ của máy tính". Đây là công nghệ sử dụng phần mềm chuyên dụng để hỗ trợ các kỹ sư, kiến trúc sư, nhà thiết kế hay nhà sản xuất trong việc tạo ra bản vẽ kỹ thuật, mô hình 2D và 3D. Thay vì vẽ tay truyền thống mất nhiều thời gian và khó chỉnh sửa, CAD giúp người dùng thao tác nhanh chóng, chính xác và dễ dàng thay đổi các chi tiết theo yêu cầu. Các phần mềm CAD phổ biến hiện nay có thể kể đến như AutoCAD, SolidWorks, CATIA, Creo hay Fusion 360. CAD không chỉ được ứng dụng trong lĩnh vực cơ khí, kiến trúc mà còn lan rộng sang xây dựng, điện điện tử, thiết kế thời trang và cả công nghiệp ô tô, hàng không.

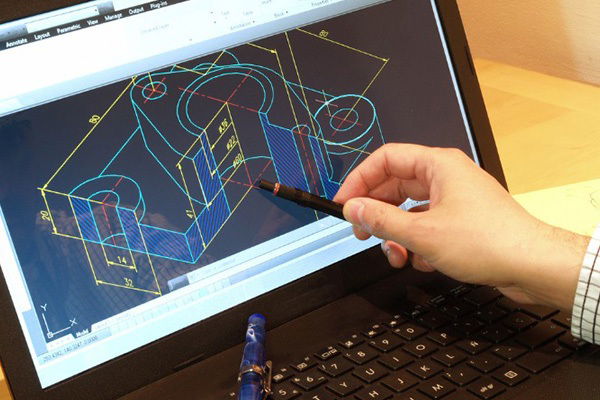

CAD là  công nghệ sử dụng phần mềm chuyên dụng dùng trong việc thiết kế

Vai trò của CAD trong thiết kế và sản xuất hiện đại

Hiện nay khi ngành công nghiệp 4.0 phát triển nhanh chóng, CAD giữ vai trò then chốt trong việc tối ưu hóa quy trình thiết kế và sản xuất.

CAD giúp tăng độ chính xác và tính nhất quán của bản vẽ kỹ thuật, hạn chế tối đa sai sót so với phương pháp thủ công.

CAD cho phép mô phỏng và kiểm tra sản phẩm trước khi sản xuất, từ đó tiết kiệm chi phí thử nghiệm, rút ngắn thời gian đưa sản phẩm ra thị trường.

Ngoài ra, CAD còn hỗ trợ làm việc nhóm và chia sẻ dữ liệu dễ dàng, giúp nhiều bộ phận trong một dự án có thể phối hợp hiệu quả. Đặc biệt, CAD kết hợp với CAM (Computer-Aided Manufacturing) và CAE (Computer-Aided Engineering) đã hình thành chuỗi công nghệ khép kín từ thiết kế, phân tích đến sản xuất, nâng cao chất lượng sản phẩm và đáp ứng nhu cầu ngày càng cao của thị trường. Có thể nói, CAD là công cụ không thể thiếu, là nền tảng quan trọng giúp các doanh nghiệp hiện đại duy trì lợi thế cạnh tranh trong thời đại số.

Vai trò của CAD trong thiết kế và sản xuất

Các loại phần mềm CAD phổ biến

CAD 2D

CAD 2D là dạng phần mềm dùng để tạo bản vẽ kỹ thuật hai chiều, thường thể hiện các mặt cắt, kích thước và chi tiết hình học cơ bản. Đây là công cụ được sử dụng nhiều trong ngành xây dựng, kiến trúc và cơ khí để vẽ sơ đồ, bản vẽ kỹ thuật hoặc mặt bằng. Phần mềm CAD 2D nổi tiếng nhất chính là AutoCAD, cho phép người dùng thao tác nhanh, chỉnh sửa linh hoạt và xuất bản vẽ dưới nhiều định dạng. CAD 2D thường phù hợp cho những công việc yêu cầu độ chính xác cao nhưng không cần mô phỏng trực quan 3D.

CAD 3D

Khác với 2D, CAD 3D giúp tạo ra mô hình không gian ba chiều, mang lại cái nhìn trực quan và thực tế hơn về sản phẩm. Người dùng có thể xoay, quan sát và mô phỏng sản phẩm từ nhiều góc độ khác nhau. CAD 3D thường được ứng dụng trong thiết kế cơ khí, công nghiệp ô tô, hàng không, kiến trúc và thiết kế nội thất. Các phần mềm CAD 3D phổ biến có thể kể đến như SolidWorks, CATIA, Creo, Fusion 360. CAD 3D không chỉ giúp thiết kế mà còn hỗ trợ mô phỏng quá trình hoạt động, kiểm tra độ bền, độ chịu lực của sản phẩm trước khi sản xuất.

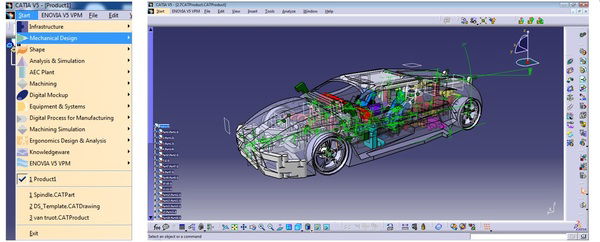

Các loại phần mềm CAD phổ biến

CAD/CAM

CAD/CAM là sự kết hợp giữa Computer-Aided Design (CAD) và Computer-Aided Manufacturing (CAM). Đây là giải pháp toàn diện, cho phép thiết kế và sản xuất được liên kết trực tiếp với nhau trên cùng một hệ thống. Sau khi thiết kế trên CAD, dữ liệu có thể chuyển thẳng sang CAM để lập trình máy CNC, giảm thiểu sai sót và tiết kiệm thời gian. CAD/CAM được ứng dụng rộng rãi trong công nghiệp chế tạo máy, sản xuất linh kiện, công nghiệp ô tô và hàng không. Những phần mềm nổi bật trong nhóm này là NX, Mastercam, SolidCAM.

Tầm quan trọng của CAD trong gia công CNC

Trong gia công CNC, CAD có thể coi là bước mở đầu quan trọng nhất. Trong sản xuất bằng máy CNC, CAD giống như bước khởi đầu không thể thiếu. Trước khi một chi tiết được đưa vào máy cắt gọt, kỹ sư phải thiết kế bản vẽ hoặc mô hình trên CAD. Nhờ đó, mọi kích thước, đường nét và hình dạng đều rõ ràng ngay từ đầu. Sau đó dữ liệu được chuyển sang phần mềm CAM để lập trình cho máy CNC chạy theo đúng yêu cầu.

Tầm quan trọng của CAD trong gia công CNC

Nếu không có CAD, quá trình lập trình sẽ rườm rà và dễ xảy ra lỗi. Thậm chí khi sản xuất xong mới phát hiện sai sót thì vừa tốn thời gian, vừa lãng phí vật liệu. Với CAD, kỹ sư có thể mô phỏng sản phẩm trước, xem chi tiết có khớp hay chưa, có điểm nào cần chỉnh sửa không rồi mới cho máy chạy. Điều này giúp công việc trôi chảy hơn rất nhiều và giảm rủi ro trong quá trình gia công.

Ưu điểm khi sử dụng CAD trong kỹ thuật

CAD mang lại rất nhiều lợi ích rõ ràng mà bất kỳ ai từng làm trong lĩnh vực kỹ thuật hay sản xuất đều dễ dàng nhận ra.

Chính xác tuyệt đối: Các thông số, kích thước, đường nét khi thiết kế bằng CAD đều được tính toán chuẩn xác, sai số cực nhỏ. Điều này đặc biệt quan trọng trong những ngành đòi hỏi độ chính xác cao như hàng không, chế tạo khuôn mẫu hay sản xuất linh kiện điện tử, nơi chỉ một sai lệch nhỏ cũng có thể khiến cả sản phẩm bị loại bỏ.

Dễ dàng chỉnh sửa: Trong thực tế, không ít lần bản thiết kế cần được thay đổi theo yêu cầu của khách hàng hoặc điều chỉnh để phù hợp với điều kiện sản xuất. Với CAD, kỹ sư chỉ cần vài thao tác là có thể cập nhật thông số, thay đổi chi tiết mà không phải vẽ lại từ đầu như cách truyền thống.

Tiết kiệm thời gian: Một bản vẽ phức tạp trước đây có thể mất hàng ngày, thậm chí hàng tuần để hoàn thành bằng tay. Giờ đây với CAD, quá trình đó chỉ còn tính bằng giờ. Việc rút ngắn thời gian thiết kế cũng đồng nghĩa với việc rút ngắn cả chu kỳ sản xuất, giúp doanh nghiệp đưa sản phẩm ra thị trường nhanh hơn.

Ưu điểm khi sử dụng CAD trong kỹ thuật

Mô phỏng sản phẩm trực quan: CAD không chỉ cho ra bản vẽ phẳng 2D mà còn dựng được mô hình 3D sống động. Người thiết kế có thể xoay chuyển, quan sát chi tiết từ mọi góc nhìn, thậm chí kiểm tra hoạt động mô phỏng của sản phẩm. Nhờ vậy, các lỗi thiết kế có thể được phát hiện và khắc phục sớm, tránh tốn kém chi phí ở giai đoạn sản xuất thật.

Kết nối trực tiếp với CNC: Đây là ưu điểm nổi bật nhất khi CAD được sử dụng trong công nghiệp. Dữ liệu thiết kế trên CAD có thể chuyển thẳng sang CAM để lập trình đường chạy dao cho máy CNC. Điều này giúp quy trình từ ý tưởng thiết kế đến sản phẩm thực tế trở nên liền mạch, nhanh chóng và giảm tối đa khả năng sai sót.

Ứng dụng CAD trong gia công CNC

Ngày nay, CAD được ứng dụng rộng rãi trong rất nhiều ngành có liên quan đến gia công CNC. Ở mỗi lĩnh vực, CAD đều phát huy một thế mạnh riêng, giúp công việc trở nên chính xác và hiệu quả hơn:

Cơ khí: CAD thường được dùng để thiết kế chi tiết máy, bánh răng, trục, khuôn mẫu… Tất cả đều cần độ chính xác tuyệt đối, bởi chỉ một sai lệch nhỏ cũng có thể ảnh hưởng đến khả năng vận hành của cả hệ thống. Nhờ CAD, các bản thiết kế trở nên rõ ràng, chuẩn xác và khi đưa sang CNC, chi tiết được gia công đúng như bản vẽ.

Trong công nghiệp ô tô và hàng không: Đây là những ngành có yêu cầu cực kỳ khắt khe. Động cơ, cánh quạt, khung xe hay thân máy bay đều phải được thiết kế bằng CAD để tính toán chi tiết về độ bền, độ chịu lực, sự an toàn trong vận hành. Sau khi hoàn tất thiết kế, dữ liệu được chuyển cho CNC để gia công chính xác từng bộ phận, đảm bảo sản phẩm đạt chuẩn quốc tế.

Ứng dụng CAD trong gia công CNC

Chế tạo khuôn mẫu: CAD giúp kỹ sư thiết kế những loại khuôn có hình dạng phức tạp, từ khuôn ép nhựa, khuôn dập kim loại cho đến khuôn đúc trong ngành cơ khí. Dữ liệu sau đó được đưa vào máy CNC để cắt gọt chính xác từng chi tiết nhỏ, tạo ra những sản phẩm khuôn mẫu đồng đều và có độ chính xác cao.

Điện – điện tử: Các bản vẽ mạch in (PCB) hay những linh kiện nhỏ bé, tinh vi đều được dựng bằng CAD. Nhờ đó, khi CNC thực hiện cắt, khoan hay khắc mạch, độ sai số gần như bằng 0. Điều này đảm bảo thiết bị điện tử hoạt động ổn định và đạt chất lượng cao.

Kiến trúc và nội thất: CAD kết hợp với CNC được ứng dụng để tạo ra những chi tiết trang trí tinh xảo. Từ các hoa văn chạm khắc trên gỗ, các đường cắt trên kim loại cho đến các chi tiết đá mỹ nghệ đều có thể được thực hiện chính xác, đồng đều và đẹp mắt hơn nhiều so với cách làm thủ công.

Qua những chia sẻ trên, có thể thấy CAD không chỉ là một phần mềm vẽ kỹ thuật mà còn là trợ thủ của kỹ sư trong thiết kế và sản xuất. Nhờ có CAD, ý tưởng thiết kế được hiện thực hóa nhanh chóng và chính xác hơn bao giờ hết, giúp doanh nghiệp nâng cao chất lượng sản phẩm và tăng tính cạnh tranh trên thị trường.
